1、一般功能
1.1多種開門方式：
●刷卡開門：這是一種以刷卡開門方式的，按照需求有刷ID卡（也叫EM卡)和IC卡（也叫M1卡）之分。
●密碼開門：這是一種以輸入密碼為驗證方式的，也就是密碼開門。也有單向密碼和雙向密碼之分。所謂的單向密碼就是進入輸入密碼，出門按鈕的方式；雙向密碼就是進出都要輸入密碼。
●刷卡或密碼開門：這是一種可以通過刷卡，也可以通過密碼的開門的方式。
●刷卡+密碼開門：這是一種既要刷卡又要輸入密碼的開門方式。
●其他開門方式：指紋開門、身份證開門、CPU卡開門、面部識別、虹膜、掌形紋、手機等。
1.2遠程開門：通過計算機安裝的后臺軟件實現遠程開門。
1.3實時提取數據：門禁數據直接進入數據庫，無需進行數據回收。
1.4實時監控功能：可通過后臺軟件監控看到持卡人的照片以及持卡人的基本信息等。
1.5卡片掛失功能：感應卡遺失后可以直接在軟件內系統即時掛失
1.6靈活的時間管理：一天之中，最多可以設置6個有效開門時間段。同時也可以設置星期標識，指定星期幾能開或星期幾不能開等開門權限
1.7靈活的權限管理：可以設置某個人能過哪幾個門，或者某個人能過所有的門
1.8緊急開關門：可以把門設置為常開常閉狀態。
1.9節假日功能：在節假日期間，用戶的開門時間段自動更換為節假日的開門時間段
2、特殊功能
2.1報警功能：通過外接報警模塊和聲光報警器可實現以下報警功能
●無效卡刷卡報警：就是沒有注冊權限的卡刷卡會報警。
●門長時間未關報警：就是門長時間沒有關閉情況下，自動報警。
●火警：在收到消防信號后，自動打開門并報警。
●非法闖入報警：就是沒有資格權限的人，通過其他非法方式闖入，會自動報警。
●脅迫報警：就是被非法人員脅迫進入時報警。
●智能聯動報警。
2.2多卡開門功能：要求多個人持有注冊卡，依次刷卡才能開門。
2.3首卡開門功能：就是在規定的時間內，首卡的卡刷卡后，門可以轉換相應的狀態。
2.4臨時開門：可把卡的有效時間設置到幾點幾分，其他時間就不可以開門。
2.5定時開門：在規定的時間范圍內，門處于常開狀態。
2.6自動服務功能：系統在用戶設定的時間內，自動提取控制器里面的數據，無需用戶手動回收數據。
2.7四門互鎖功能：就是4個門之間有種限制，只有讓其他的門關了之后，另外一道門才允許刷卡開門。
3、顯著功能
3.1視頻抓拍功能：通過部署在門口的攝像頭，可對接BNC接頭的監控?cái)z像頭，在電腦主板上PCI插槽上插上視頻采集卡（采集卡必須使用藍本品牌），通過門禁管理軟件實現視頻監控功能，在刷卡時進行的圖像抓拍，產生的照片文件即時存入電腦。
3.2兼容兩種通信協議的讀卡器：可外接韋根26 /韋根34 的國際標準的讀卡器。
3.3身份證識別：藍本門禁出入管理系統兼容二代閱讀器應用程序接口，二代閱讀器采用無線傳輸方式，將身份證內個人信息資料讀出，并可導入門禁出入管理系統的員工資料信息中。
4、附帶功能
4.1考勤功能 4.2消費功能（計次） 4.3電子巡更
4.4臨時訪客 4.5會議簽到 4.6電梯門禁控制
系統拓樸圖
門禁系統聯網示意圖（RS485通訊四門單向門禁控制器）

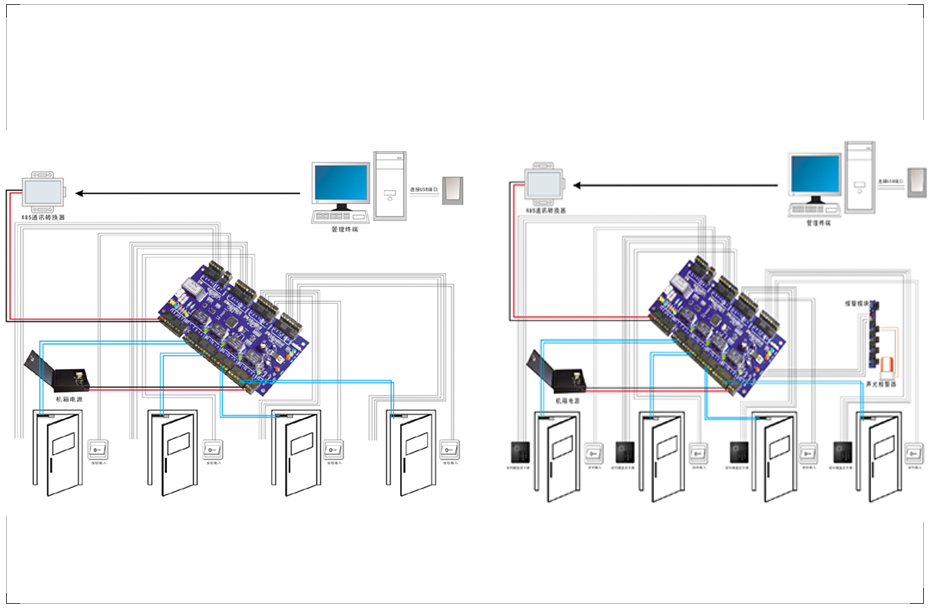

1.RS485聯網門禁系統示意圖（基本型） 2.RS485聯網門禁系統示意圖（外接報警模塊型）

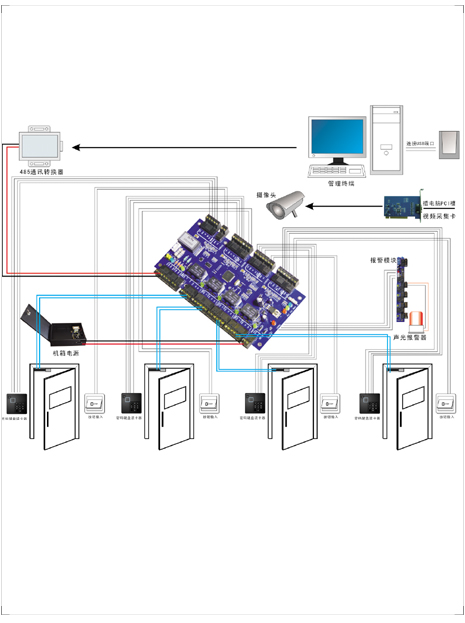

3.RS485聯網型門禁系統圖（視頻拍照）

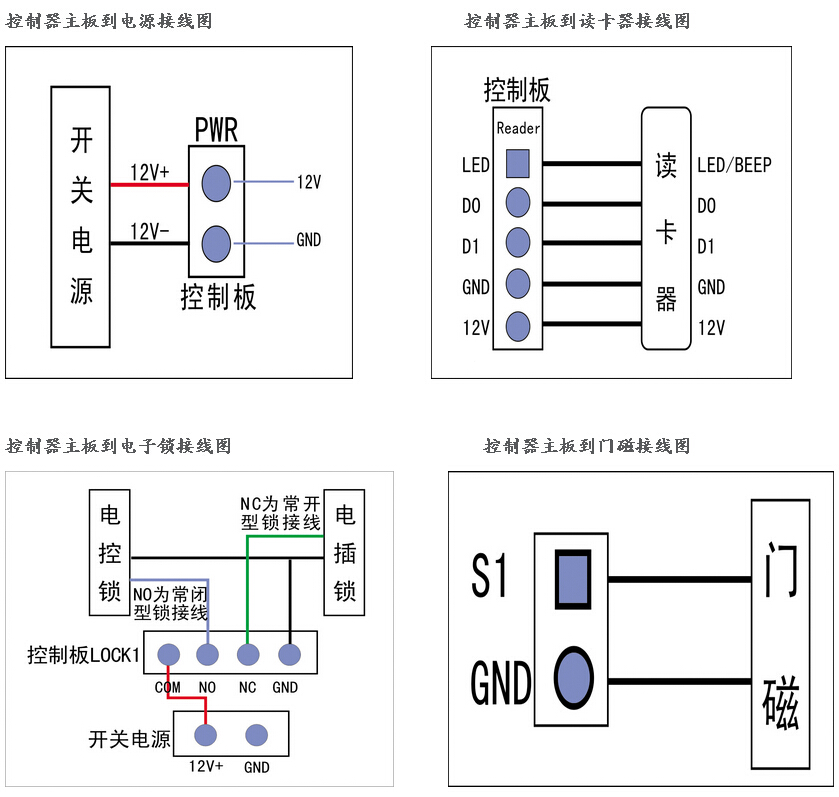

接線示意圖

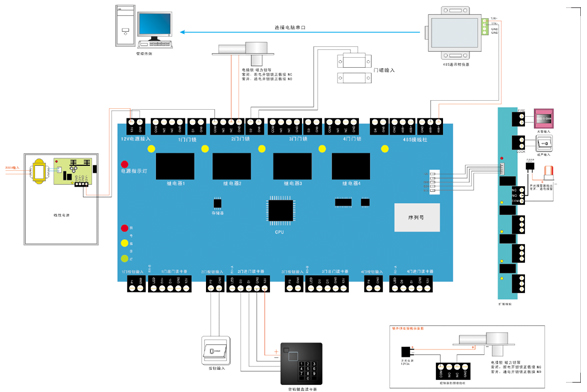

四門單向門禁控制器（RS485）主板接線圖

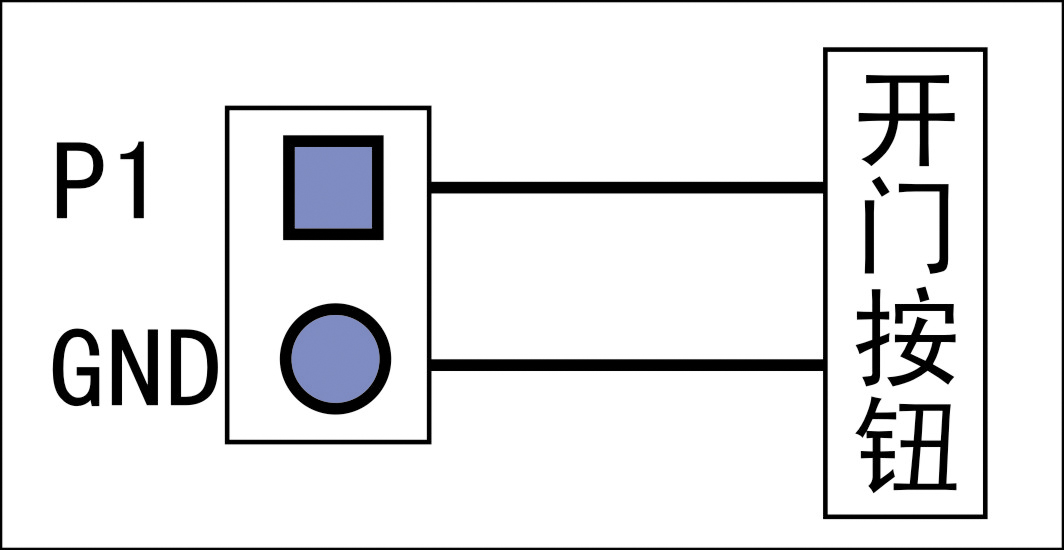

控制器主板到開門按紐接線圖
硬件設計理念
● 高速運算電路設計
硬件核心處理器采用國際頂尖品牌PIC系列單片機，運算速度快，存儲容量大，識別用戶速度快，刷卡后瞬間開門，驅動能力強，可靠性高，特別適用于可靠性要求高，速度要求快得公共場合。
● 大容量非易失性存儲電路設計
采用先進的類似于U盤的Flash存儲技術，信息永不丟失。市面上有些門禁控制器還采用以前的存儲技術，用外接小電池維持?jǐn)?shù)據和時鐘信息，一旦電池振動、無電、受到電流沖擊，存儲的信息（權限、記錄、時間）丟失極其頻繁。
● 防死機內置看門狗電路和自檢電路設計
在通電前提下，電路會不斷檢測系統是否運行正常，如果系統運行發生故障，系統自動重新啟動。
● 實時時鐘防丟失精準電路設計
采用“精工”技術的內置鋰電池時鐘模塊，時鐘精度高，無需經常校準。
● 三級防雷防浪涌電路設計（突波過壓保護）
采用高級別三級防雷設計，5000V感應雷連續50次打不壞，相應的防浪涌 防突波 防過壓的指標也在較高檔。
● 大負載繼電器輸出電路設計
可以外接除電鎖外更大電流負載，以應用到門禁以外的權限控制領域。
● 報警輸出及消防聯動擴展板電路設計
可外接擴展板實現門長時間為未關閉報警、非法闖入報警、被脅迫報警、智能聯動、收到消防信號自動打開
門同時驅動外部報警器便于逃生等功能，滿足門禁高端用戶的需求。
● 防錯接電路設計
系統在很多工程商施工容易出錯的地方進行了大量的防錯接設計，例如：讀卡器電源接反或短路，讀卡器的
數據線不小心接了電源，甚至485通訊線不小心接了交流電等。無需更換保險，無需返廠維修，將錯誤的接線解除，重新接好即可。保證了施工周期，降低了施工成本。
設備名稱：四門單向門禁控制器
設備型號：主板型號：NB-2040
控制箱及電源型號：NB-JX
設備尺寸：主板尺寸：208*106mm
控制箱尺寸：273*228*65mm
設備顏色：主板顏色：藍色
控制箱顏色：黑色
通訊方式：RS485
卡片容量：1.8萬張
記錄容量：10萬條
控制門數：4個
外接讀卡器：可以外接4個讀卡器（可兼容HID，CPU，Motorola等各種品牌的讀卡器；
可兼容其他一切韋根26或34的指紋、手機、二代身份證、面部識別讀卡器。）
外接開關：4個
支持讀卡器格式：韋根26 /韋根34
開門延時時間：1-255秒可調
最大聯網數：N*256(N表示計算機串口數或者485HUB的口數，支持256個串口)
控制器到控制器的距離：總線最長1200米，建議1000米以內，增加擴展設備可達3000米。
讀卡器到控制器的距離：100米內，建議80米內。
運行溫度：-40至70攝氏度
運行濕度：10-90%RH，無冷凝
配套電源功率：電壓12VDC,電流4A，功率48瓦、
配套軟件：藍本門禁管理軟件4.1或以上版本
支持?jǐn)?shù)據庫：access和sql
